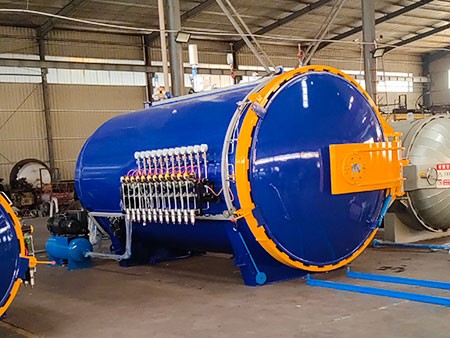

高压热压罐是一种能实现温度、压力、真空、冷却、循环等工艺参数时序化、实时在线控制的系统设备，主要用于各种树脂基复合材料构件和非金属胶接构件的固化成型。以下是关于高压热压罐的详细介绍：

　　结构组成

　　1. 密封罐体：通常为一端封闭、另一端开门的圆柱体，由罐体、罐门机构、高温风机、风道板隔热层等构成，形成耐高压、高温的空间。

　　2. 安全联锁装置：由压力自动联锁、手动联锁、超压报警装置组成，确保设备运行安全。

　　3. 快开门装置：多采用手动或自动快开门设计，如手动电动两用快开门，停电时也能正常开启和关闭罐门。

　　4. 密封装置：罐门一般采用硅胶充气式密封，可耐受高温、高压，形成密闭空间。

　　5. 压力系统：由压缩机、储气罐、压力控制阀、管路、压力变送器和压力表等组成，负责压力的传送与控制，罐内压力可达1.52.5MPa，误差不大于0.05MPa，部分还设有安全防爆装置。

　　6. 加热系统：常见的由不锈钢电热管、高温风机、风道板、隔热层、温控系统组成，加热功率需满足腔体的温度要求及升温速率的要求。

　　7. 温度循环系统：主要由循环风机、导风板、导流罩组成，作用是加速热流传导和循环，使罐内形成均匀温度场。

　　8. 真空系统：由真空泵、管路、真空表和真空阀组成，为封装的复合材料预制件提供真空条件，通常有多个真空管接头以满足成型工艺需求。

　　9. 自动控制系统：一般采用PLC控制系统或结合模糊控制等，实现对压力、温度、冷却等工艺参数的全程高精度控制与实时记录。

　　工作原理：将预浸料按铺层要求铺放于模具上，并密封在真空袋中后放入热压罐内。通过压力系统向罐内充入压缩空气、惰性气体或混合气体进行加压，使作用在真空袋表面各点法线上的压力相同，保证构件在均匀压力下成型、固化。加热系统对罐内气体进行加热，加热后的气体在温度循环系统的作用下高速循环，使罐内各点气体温度基本一致，为复合材料的固化提供适宜的温度环境，在温度和压力的共同作用下，完成材料的固化反应。

　　应用领域

　　航空航天领域：用于制造飞机的机翼、垂尾、前机身、整流罩、机载雷达罩等，以及大型运载火箭的壳体、发动机壳体、卫星星体、太阳能帆板等。

　　汽车领域：可生产汽车的车身覆盖件和车身结构件，如机盖内外板、车门内外板、顶盖、翼子板、门槛梁、B柱等。

　　轨道交通领域：能制造枕梁、边梁、复合材料高速列车及地铁门窗等。

　　其他领域：在兵器工业中制造防护装甲、兵器、头盔等；电子工业中制造卫星天线及其支撑结构、太阳能电池翼和外壳等；医学领域制造医用X光机、CT机的机架和矫形支架等；体育娱乐方面制造球拍、跳杆、高尔夫球杆、赛艇等；风力发电领域制造大型叶片等。

　　优缺点

　　优点：罐内压力和温度均匀，能保证成型零件质量稳定，力学性能可靠；适用范围广，可成型各种复杂结构及不同尺寸的零件，模具相对简单，效率高；对复合材料制件的加压灵活性强，可生产不同外形的制件。

　　缺点：系统庞大，结构复杂，属于压力容器，投资建造费用高；每次固化需耗费大量价格昂贵的真空袋、密封胶条等辅助材料，且能耗大。
